オゾン分解装置

太陽追尾式ソーラー発電機搭載 高効率LED照明


●太陽追尾式は、固定式ソーラー発電と比べ1.4倍の発電効率。

太陽追尾式は、1時間毎にソーラーパネルを15度回転させることにより、
常にソーラーパネル面が太陽光の方向に向くよう制御しています。
このため発電効率は、固定式ソーラ ーパネルの約1.4倍。
例えば、「曇りのち晴れ」「曇り時々晴れ」など、
わずかな陽射しも逃さず効率よく発電します。

●無日照保証最大7日、各種用途に安心してご利用いただけます。

高効率で信頼性と省エネを追及したシステムです。
梅雨時や秋雨など日照量の少ない季節にも対応できるよう、
無日照保証は最大7日。また耐風速60mの国土交通省の
立柱基準もクリア。いつでも安心してご利用いただけます。

●高輝度・長寿命LEDの採用により維持費を削減します。

50000時間の長寿命LEDを採用。従来の蛍光灯に比べ
交換作業が大幅に削減されるため、 維持管理費のコストダウンを実現します。

■仕様
太陽光発電 パネルモジュール 単結晶シリコン
モジュール枚数
最大出力 85W
外装 強化ガラス
モジュール寸法 541×1195
太陽追尾 回転角 15度/ステップ(毎時)
時間制御 クォーツ時計による12時間同期
リスタート 自動原点復帰
パネル位置初期設定 デジタルスイッチによる
バッテリー 容量 140Ah(70Ah×2)
種類 シール鉛蓄電池(密閉型)
定格電圧 12V
耐風速 60m/sec
保護機能 過充電・過放電・過電圧・過電流
過負荷保護機能付き
標準付属 LED照明 消費電力24W
その他 制御盤・取付ベース3
■オプション

簡易型熱中症警報
熱中指数が設定レベルになると
回転灯の点灯とブザー音で警報を
知らせます。公園や学校の
設置に効果的です。

防水型掲示板
公園など掲示スペースの少ない
場所に設置されるのに便利な
防水型掲示板です。
ご希望のサイズをご相談ください。

監視カメラ
ご検討のシステムに基づき、
ご相談ください。

■LED照明

高輝度LEDを採用 消費電力24W

太陽追尾式ハイブリッド発電

■風力発電の特長 日本の風況に適した低速起動型風力発電機を搭載。 45dBの静粛性を実現。

■太陽光追尾式ソーラー発電の特長
発電量は固定式の1.4倍の発電量。
自己消費電力を抑えた独自の省エネ設計。

■信頼性と安全性
無風・無日照保証日数最大7日、独立電源として
幅広くご利用いただけます。
耐風速60m/secの安全設計、
安心してご利用いただけます。


設置事例(右画像参照)
主な用途
■公園・緑地の照明灯、街路灯
■公共施設や学校・病院の照明灯
■駐車場・駐輪場の照明
■緊急避難施設の照明、各種電源
■広告灯、案内版、誘導灯
■監視モニター・各種センサー用電源
■別荘、農園の照明
■その他独立電源

※設置場所は、風通し・日当たりの良い場所を
選んでください



●設置場所、ご利用目的に合わせてお選びください。

シリーズ構成

仕様 NH−F−350 NH−RA−350 NS−F−200

総合定格出力

350

190

最大発電 定格出力[W]

160(8m/secの時)

  最大出力[W] 450(13m/secの時)
  起動風速[m/sec] 1.8
太陽光発電 モジュール枚数 2
  定格出力[W] 190(95×2)
  最大出力[W] 200(100×2)
太陽追尾 回転角度 15度/ステップ(毎時)
  時間制御 クォーツ時計による12時間同期
バッテリー 容量[Ah]

160

  定格電圧[V] 24(12×2)

安全対策

対風速[m/sec] 60


保護機能

過充電、過放電、過電圧、過電流、過負荷保護機能付き
無風・無日照保証 日数 5 7 5
  使用電力の目安[VA] 50 60 50
本体重量[kg] 275 350 200

標準付属

照明[W] 40W形(消費電力8W)
外部電源出力 AC100V×2
組立て部材 制御盤、ボール取付ベース
  ポール(7.5m) ポール(5m)

オプション

表示器、増設用照明器 注4、尾翼名入り

オプション表示器

寸法
(W)350mm
(H)255mm
(D)110mm

モニターカメラ、サインボード、電飾など
オプション以外のご利用については、
別途ご相談ください。
本システムは、独立電源用の発電システムです。
電力会社との系統連係には対応しません。
連係については、別途ご相談ください。

注1 バッテリーが満充電の状態で、風力発電もソーラー発電もしない日が続いた場合に、
   何日間保証する電力が利用出来るかの目安です。
   設置条件・気候・バッテリー状態により変動しますので参考値としてください。
   照明以外の電源としてご使用される場合は、電気機器の力率を考慮してください。
   また長時間の連続使用は出来ません。
注2 国土交通省基準に準拠
注3 2回路のうち1回路は、照明用に使用しています。
注4 増設できる照明器の台数については別途お問い合わせください。

超高輝度・低発熱・高効率LED ルシリウム誕生

●電気的・光学的特性(LED単品の特性)

項目 最小 標準 最大 単位
光束 60 80   lm
色温度 5000K 5650K 6300K CCT
順方向電圧 2.8 3.4 3.8 V
電圧−温度係数   -3   mV/℃
接合部−リード間熱抵抗   5.8

℃/W

条件: If=350[mA],Ta=25 ℃

(Lucirium) model : HLP1-DL

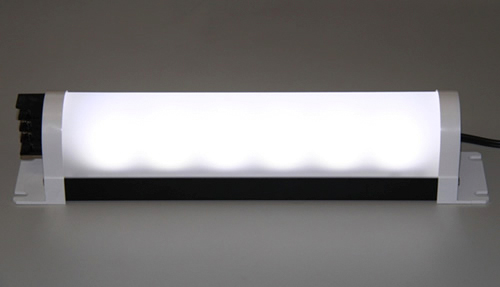

高輝度LED「ルシリウム」を使用した装置内照明・盤内照明

●主な特長
蛍光灯と違いノイズの発生がありません。
DC電源のため、周波数を選びません。
低い消費電力及び高寿命です。

●仕様

タイプ 標準タイプ 高透過タイプ
型式 WLUT1−65C WLUT1−85C
定格電圧 DC24V
入力電流 290mA
消費電力 7W
使用環境温度 −20〜50℃(氷結しないこと)
使用相対湿度 30〜90%RH(結露しないこと)
寿命 約40000時間
質量 340g
主要部材質 アルミ・アクリル・PC
参考照度(直下 50cm) 240ルクス 290ルクス

AC100V AC200V タイプの製作も可能です。

●外形寸法

主な使用用途
各種産業装置・・・精密機器内照明、装置内照明、盤内照明などノイズを嫌う装置に最適
各種工場設備・・・工場内照明など
サイン看板など

LED蛍光灯製品紹介

蛍光灯以上の明るさを実現!
蛍光灯をLEDに交換するだけで
省エネとCO2削減が出来ます。

●驚きの消費電力・・・・・消費電力は約1/2、CO2も50%以上削減します。
●手間を省く長寿命・・・・1日12時間使用で10年以上交換の必要がありません。
●少ない発熱量・・・・・・冷房効果が上がるため、更に電気代が削減できます。
●紫外線も少ない・・・・・紫外線による色あせなどの劣化を防ぎます。
●広い配光角度・・・・・・配光角度220°と広いため、隅々まで明るさが届きます。
●チラツキがない・・・・・蛍光灯特有のチラツキがありません。
●有害物質を含まない・・・水銀、鉛、カドミウムの有害物質を使用していません。

●仕様(LED蛍光灯)

仕様・電力 型 式 色温度(K) 光束(lm) 管長・重量
20型・12W DL-F-600-PW 5000 1000 600mm・95g
20型・12W DL-F-600-WW 3500 800 600mm・95g
40型・22W DL-F-1200-PW 5000 2000 1200mm・220g
40型・22W DL-F-1200-WW 3500 1800 1200mm・220g

型式のPWは、Pure White WWは、Warm White
電源電圧は、AC90〜264Vのフリー電源です。
専用コンバータは、PSE(電気用品安全法)認可取得済みです。

※ 現在ご使用中の器具を利用する場合には、専用コンバータの取付工事が必要です。
※ 専用コンバータの取付工事には、電気工事の資格が必要となります。
  詳しくは、電気店・電気工事店・販売店にお問い合わせください。


●蛍光灯をLEDに変えるだけで、 省エネ&エコ

例 グローランプ方式 40W型蛍光灯を100本使用し、24時間点灯している場合
  (グローランプ方式は、内蔵安定器が10W程度電力を消費します。)

現在ご使用中の蛍光灯の場合(グローランプ方式を元に算出)
47W×100本×24h(時間/日)×365日(日数)=41,172kW
41,172kW(年間使用量)×18円(1kW当たりの単価)=741,096円【年間電気料金】

LEDランプを使用した場合
22W×100本×24h(時間/日)×365日(日数)=19,272kW
19,272kW(年間使用量)×18円(1kW当たりの単価)=346,896円【年間電気料金】

年間電気料金削減額
741,096円−346,896円=394,200円 【年間削減額】削減率 53%

CO2の削減にもなり、地球温暖化防止に貢献します

※電気料金の単価は、1KWh=18円の計算です。


●主な使用場所・用途
工場 倉庫 事務所 店舗 駐車場 駐輪場 集合住宅のエントランス・共有通路・
非常階段など  ディスプレイ用照明 サイン看板などの各種照明

その他、電球型LEDも取り扱っております。お気軽にお問い合わせください。

LED蛍光灯付き照明器具製品紹介

20型1灯用 20型2灯用 40型1灯用 40型2灯用

器具の種類として、逆富士型・反射板型・埋め込み型等を取り扱っております。
その他の器具についても対応可能です、お問い合わせください。

スイッチ・表示器製品紹介

目に優しい曲線を取り入れたスイッチトップ色もいろいろ揃えました。
バックライト用LED(照光)は、 赤・橙・黄・緑・白・青の 6色をピックアップしました。なかでも最新技術で開発された 緑・白・青・の3色は、とりわけ鮮やかで、その美しさは今までの スイッチボタンのイメージを大きく変えるほどです。
時代を先取りした製品をご提案いたします。

ワコーシステムならではのユニークなアイデアを凝縮!
ご相談・お問合せ
