オゾン発生装置
ワコーシステムコントロールはオゾン発生・分解装置のトップ企業を目指して、商品の研究開発を続けています。
液晶・半導体・医療・輸送業界などの業界におおくの納入実績を持ち、創業以来培った経験を基に、お客様に合った最適な提案をいたします。
■ＯＲ−２０ＺＡ（空冷）
型式：ＯＲ−２０ＺＡ
| 仕様 | |
| オゾン発生量 | １０〜２０g/h |
| 濃度 | ４０〜８０g/ｍ３ |
| ガス流量 | ２〜１０L/min |
| 原料ガス | 酸素 |
| 冷却方式 | 空冷 |
| 消費電力 | ３２０ｗ |
| 寸法 | W４３０mm×D３２３mm×H１７７mm |
| 重量 | ２２kg |
■ＫＲ−５ＡＰ−３、ＫＲ−１０ＡＰ−３、ＫＲ−１５ＡＰ−３（ＰＳＡ内蔵型）
| 型 式 | ＫＲ−５ＡＰ−３ | ＫＲ−１０ＡＰ−３ | ＫＲ−１５ＡＰ−３ |
| オゾン発生量 | ４ｇ／ｈ | ７ｇ／ｈ | １０ｇ／ｈ |
| オゾン濃度 | ２０ｇ／Ｎｍ ３ 以上 | ３０ｇ／Ｎｍ ３ 以上 | ４２ｇ／Ｎｍ ３ 以上 |
| 電 源 | ＡＣ１００Ｖ | ||
| 消費電力 | ５２０Ｗ | ５７０Ｗ | ６２０Ｗ |
| 出力調整 | ０〜１００％（出力最大を１００％とする） | ||
| ガス流量 | ２〜４Ｌ／ｍｉｎ | ||
| ガス圧力 | ０．０８ＭＰａ | ||
| 冷却方式 | 空冷式 | ||
| 外形寸法 | 300(W) × 390(D) × 850(H)mm | ||
| 重 量 | 約５０ｋｇ | 約５１ｋｇ | 約５２ｋｇ |
| オゾンガス出口 | 外形６φ用継手（スウェジロックタイプ） | ||
■ＯＲ−３０ＺＷ（水冷）
型式：ＯＲ−３０ＺＷ
| 仕様 | |
| オゾン発生量 | １０〜２３g/h |
| 濃度 | ４０〜１２０g/ｍ３ |
| ガス流量 | １〜１０L/min |
| 原料ガス | 酸素 |
| 冷却水量 | ２L/min |
| 消費電力 | ４５０ｗ |
| 寸法 | W１５０mm×D１８０mm×H３９６mm |
| 重量 | １２kg |
■ＯＲ−４０ＺＷ（水冷）
型式：ＯＲ−４０ＺＷ
| 仕様 | |
| オゾン発生量 | １５〜３０g/h |
| 濃度 | ５０〜１３０g/ｍ３ |
| ガス流量 | ２〜１０L/min |
| 原料ガス | 酸素 |
| 冷却水量 | ２L/min |
| 消費電力 | ５５０ｗ |
| 寸法 | W４８０mm×D４５０mm×H１８０mm |
| 重量 | ２５kg |
■ＯＲ−８００ＺＷ（水冷）
型式：ＯＲ−８００ＺＷ
| 仕様 | |
| オゾン発生量 | ５０〜１００g/h |
| 濃度 | １００〜１８０g/ｍ３ |
| ガス流量 | ３〜２０L/min |
| 原料ガス | 酸素 |
| 冷却水量 | ４L/min |
| 消費電力 | １６００ｗ |
| 寸法 | W４３０mm×D４２０mm×H２８０mm |
| 重量 | ６２kg |

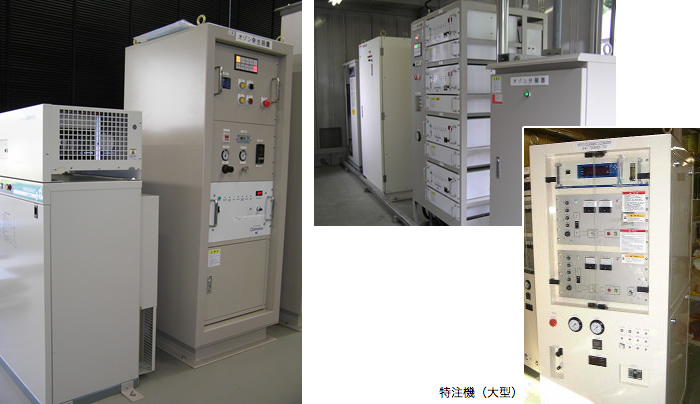

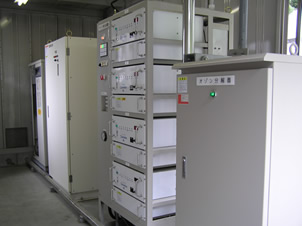

■特注仕様対応・制御対応
ワコーシステムコントロールでは上記標準機以外に、お客様の生産設備に応じたオゾン発生装置の特注仕様についても設計から製作まで対応しております。また、オゾン発生装置をシステム一式で対応することもできるため、複雑な制御を必要とする場合にも安心して、当社へ任せていただくことが可能です。物販だけでなく、トータルエンジニアリングをご提供いたします。
